    胶带回程清洁系统
    发布人:本站编辑 发布时间:2019-02-04 浏览次数:392

        胶带回程带料清洁系统是散状物料清洁生产系统的重要组成部分,系统采用清扫箱实现一道硬质合金清扫器和两道聚氨酯清扫器对胶带清洁,同时使用梳形托辊软化打散回程皮带粘料,主机下方布置刮板输送机,清扫下来的物料被重新送至头部漏斗。胶带回程带料清洁系统,可以实现胶带回程带料的自动清洁,节省大量的人工清扫成本。

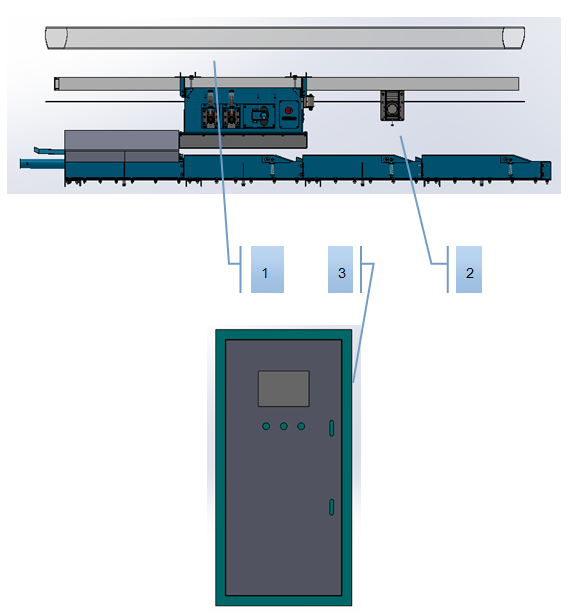

    胶带回程带料清洁系统总体示意图

    1
     清扫箱
    2
     液压往复式输送机
    3
     电气控制柜
    一、胶带回程带料清洁系统优点及各部件功能介绍

    凯瑞胶带回程带料清洁系统优势介绍
      尺寸更加小巧,适合更多狭小空间安装,应用更广泛;
      密封设计,避免清扫下的物料产生二次污染;
      可拆卸式设计,模块化安装,安装及维护更加方便;
      特有调节机构,可实现整体高度调节、刮刀预紧力调节;
      采用刮板输送机将清扫下的物料送至头部漏斗,物料可重新利用。

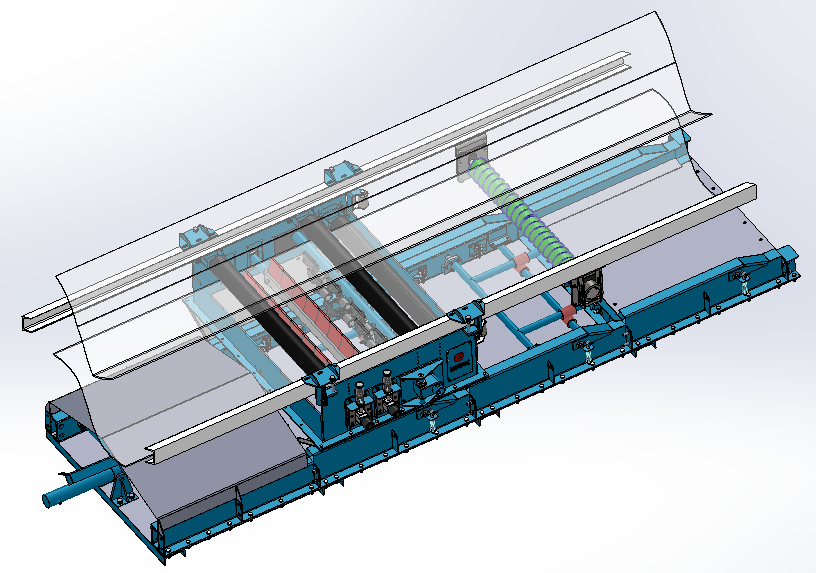

    清扫箱各部分功能介绍
      物料打散
        在进入清扫箱之前,设置一组梳形托辊,高度可调。梳形托辊可将粘结在皮带上的物料打散,便于清扫箱的进一步清扫。

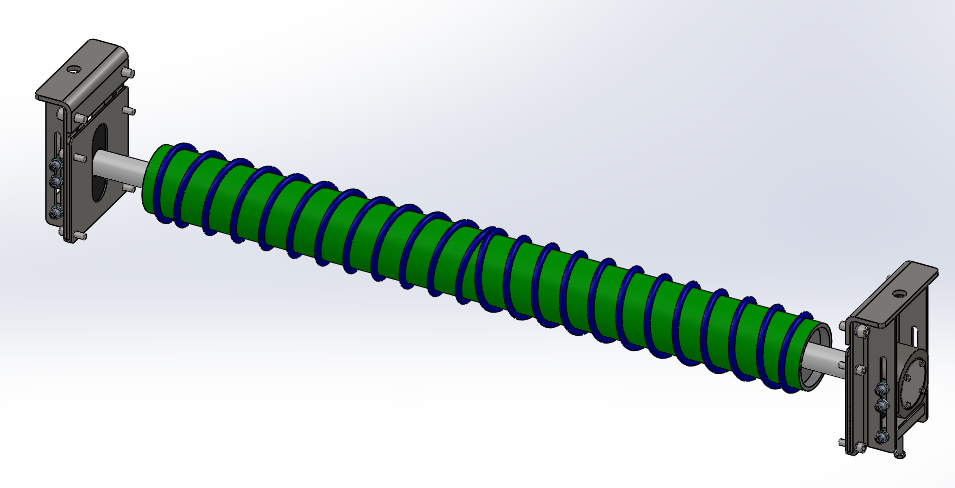

    图1-梳形托辊
    ◆  胶带涨紧
        在清扫箱前段安装有1组上压托辊,刮刀段安装有2组下压托辊,托辊均可实现人工控制升降,托辊使用标准托辊,配合清扫箱体可调式安装座可将胶带张紧,并使胶带与清扫器刮刀完美贴合。在清扫箱两侧前端同时安装有胶带导向轮,对进入清扫箱跑偏胶带起到导向作用。

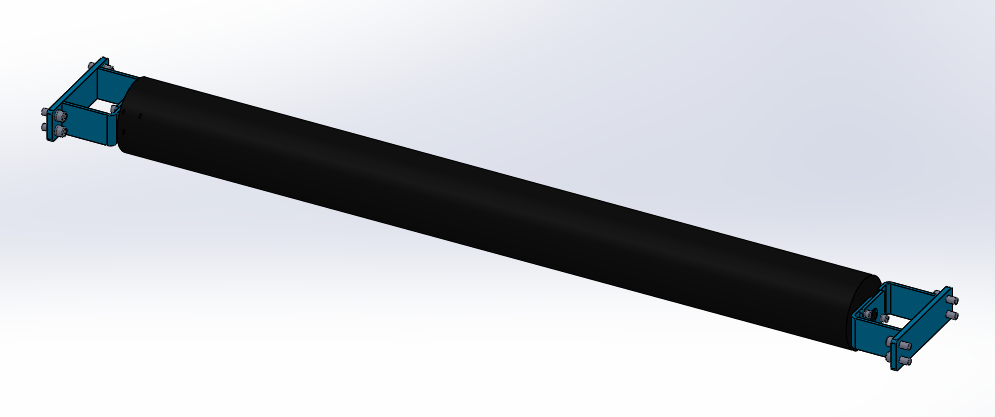

    图2-托辊
    ◆  胶带清扫
        清扫箱内采用三排刮刀清扫,第一排采用新型硬质合金刮刀,后两排刮刀采用聚氨酯材料,保证满足清扫效果。所有清扫器均具备自动间隙补偿功能,保证良好的清扫效果。

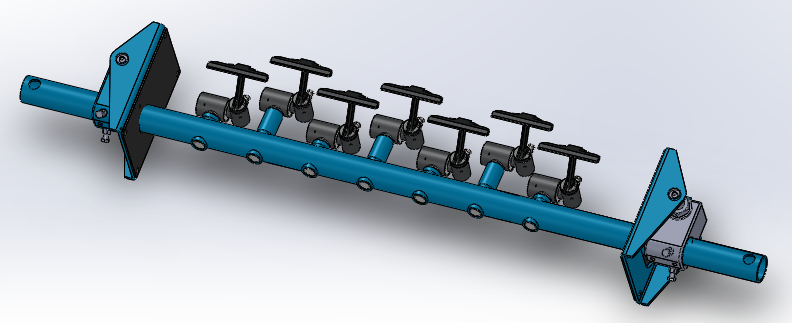

    图3-合金刮刀

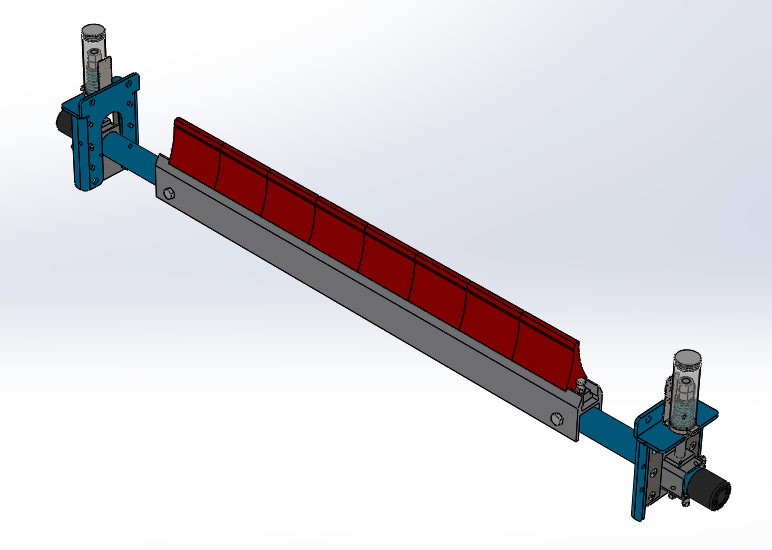

    图4-聚氨酯刮刀
    ◆  排污装置
        排污装置采用液压往复式输送机,将清扫下的物料重新输送至头部漏斗,物料得以重新利用。液压往复式输送机具有占用空间小,输送能力强等特点。可以避免人工清料,广泛应用于各种物料输送的皮带清扫。

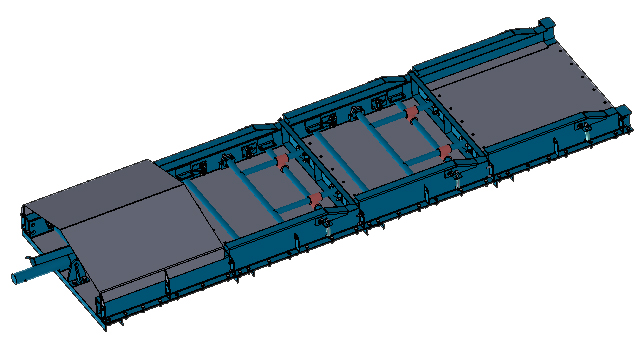

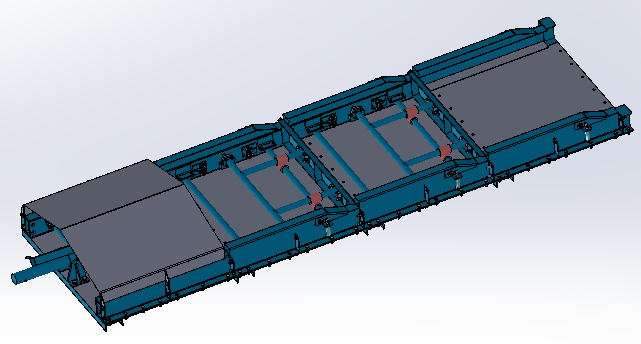

    图5-刮板输送机
      电气和控制电气部分
        胶带回程带料清洁系统采用可编程序控制器(PLC)为核心控制元件,PLC选用西门子产品。每台胶带回程带料清洁系统采用1套独立控制系统。控制系统提供给输煤PLC控制系统以太网通讯接口和I/O接口,胶带回程带料清洁系统可以通过输煤PLC控制系统对其进行监控,也可以由其进行控制,但需设置与输煤PLC控制系统的控制闭锁功能。
    胶带回程带料清洁系统与输煤系统具有联锁和解除联锁功能。
    二、设计数据接口
    序号
    设计数据接口项
    需求尺寸
    备注
    1
    中间架槽钢下端面与地面垂直距离
    最小900mm
    安装集料漏斗及刮板机
    2
    头部增面滚筒与地面垂直距离
    最小350mm
    安装刮板机
    三、方案预算和改造后达到的效果:
      改造工程量
    序号
    拆除项目
    增加项目
    改造后达到的效果
    1
    /
     安装清扫箱
     将胶带工作面完全清理干净
    2
    /
     安装刮板输送机
     将清理下来物料之重新送至头部漏斗
    3
    /
     安装清扫器
     用于头部滚筒出胶带清扫
        通过以上一系列措施保证改造后胶带沿线不出现大面积的沿途洒料,胶带工作面干净。
      设备材料清单
        胶带回程带料清洁系统本体及附件至少包括:
    序号
    名称
    规格及型号
    单位
    数量
    1
     集尘清扫箱体

    1
    2
     聚氨酯清扫器

    2
    3
     硬质合金清扫器
     硬质合金
    1
    4
     梳形滚筒

    1
    5
     刮板输送机

    1
    6
     电气控制系统

    1
    7
     一道压簧清扫器

    1
    8
     二道硬质合金清扫器

    1
